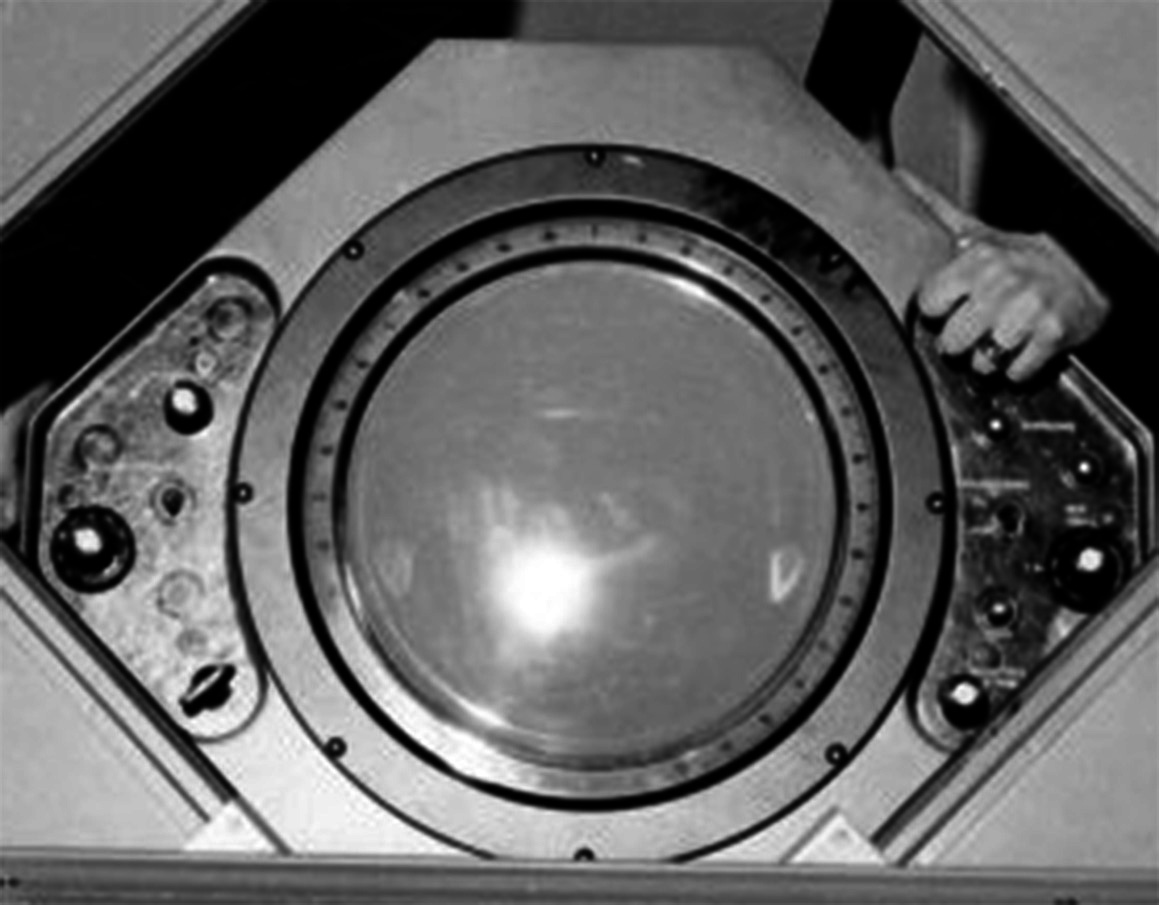

PPI 812

Stor utvecklingsmöda lades ner på att finna goda lösningar på en central distribution av svep- och bildinformation, som också möjliggjorde att de olika presentationsenheterna kunde arbeta med individuellt inställda värden på t.ex. off-centrering och bildstorlek. Denna funktion utvecklades under åren och förändrades till decentraliserade lösningar.

SRT var sannolikt först i världen att använda ett helt digitalt PPI, som grundade sig på en digital generering av det roterande svepet. I stället för att som tidigare överföra rotationssignalerna från radarn oftast i form av sin/cos-värden eller elgon-signaler överfördes bäringspulser och en norrsignal. Denna presentationsmetod var synnerligen lämpad för att presentera smalbandsöverförda radarsignaler tillsammans med systemgenererad tilläggsinformation. Denna teknik kom till användning i DBU-205 RRGC/F, med PPI:er som var vidareutvecklingar av 803, nu kallade typ 811 och 812, med 12” resp. 16” skärmdiameter.
