PH-40/F (1962-1993)
PH-40 totalvy med Plessy ståltorn
Allmänt
PH-40/F är en nickande höjdmätare som ingår i Strilsystemet. Höjdmätaren är ansluten till databehandlingsutrustning 203 eller 208 beroende på om höjdmätaren är placerad vid en PS-65 anläggning eller PS-08 anläggning. Höjdmätaren fjärrstyrts via en transmissionsutrustning. PH-40 används även som personlig höjdmätare.
Kort beskrivning
PH-40/F är tillverkad av Plessey Radar, England och utgörs i stort av sändare, mottagare, antenn och fjärrmanöverutrustningar. Höjdsvep och sidriktning av antenn ombesörjs av hydrauliska anordningar.
Sändarutrustningen är för övrigt nära nog identisk med sändarutrustningen för radarhöjdmätare PH-39/F.
Mottagarutrustningen var från början helt elektronrörsbestyckad men ersattes i slutet på 60-talet av en ny generation heltransistoriserad störskyddsmottagare benämnd ASTER. Astermottagaren innehöll tre mottagarkanaler på MF-bandet, Lin, Log och ”Dicke-Fix”.
Två olika typer av installationer förekom. En där vridbord och antennsystem är monterat på en trebensmast med antennmanöver, sändar och mottagar-utrustningen installerad i en betongbunker och en där vridbord och antenn-system var monterat på ett 11 meter högt ståltorn med motsvarande utrustningar inne i detsamma. Antennsystemet var monterat på den rörliga delen av vridbordet och vägde 9,2 ton. Det bestod i stort av en dubbelkrökt 2,5 m bred och 10,6 m hög reflektor med horn och hydraulsystem för höjdsvep.
PH-40/F anskaffades under 1960-talet, till en början i sex exemplar som placerades med fem i syd och mellansverige, en i norr. I början på 1970-talet, köptes ytterligare två stationer, dvs, totalt anskaffades åtta PH-40/F.Efter avveckling av PS-08 och PS-65 stationer flyttades överblivna PH-40 stationer till andra delar av landet. Vid avvecklingen av PH-40 anläggningarna, som påbörjades 1992, flyttades en överdel till ett ståltorn med antenn till SAAB AB i Arboga (fd CVA). Denna utrustning användes för Ue-reparationer, kontroll och modifiering av hydralsystemet.
PH-40 antal och flyttkarusell
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
Stn 1 och 2 var monterade på en trebent mastplattform, övriga i ståltorn.
Stationen på CVA hade endast antennsystem och den översta våningen med hydraulsystem.Tekniska data
Sändartyp Magnetron
Frekvensband S-band (10 cm)
Pulseffekt 2,2 MW
Pulslängd 5 μs
PRF 200-300 Hz
Brusfaktor <9 dB
Nickfrekvens 20-60 svep/min
Räckvidd 400 km
Rot.hastighet 6 v/min
Lobbredd Hor 3°
Lobbredd Vert 0,75°
Ovanstående är hämtat ur
Förstudie angående den historiska radar-utvecklingen inom Flygvapnet (F11/04 ) (2 MB) Författare: Karl Gardh.Dokument som innehåller mer information om PH-40.
C2 History (8 MB pdf) Författare: Combitech AB.
C2 History (28 MB powerpoint-fil)Markteleunderhållssystemet under tiden 1950 till 2000 (12,4 MB) (F17/09) Författare: Örjan Eriksson.
Spaningsradar PS-08/F (11 MB) Författare: Rune Erlandsson. (F04/04)
Spaningsradar PS-65/F (4 MB) Författare: Rune Erlandsson. (F03/04)
STRIL-systemdokument, en sammanfattning (11 MB) Sammanställt dokument: Bengt Myhrberg. (F16/09)
Bilder
Totalvy PH-40 med Plessy ståltorn. Monterad på tripod.

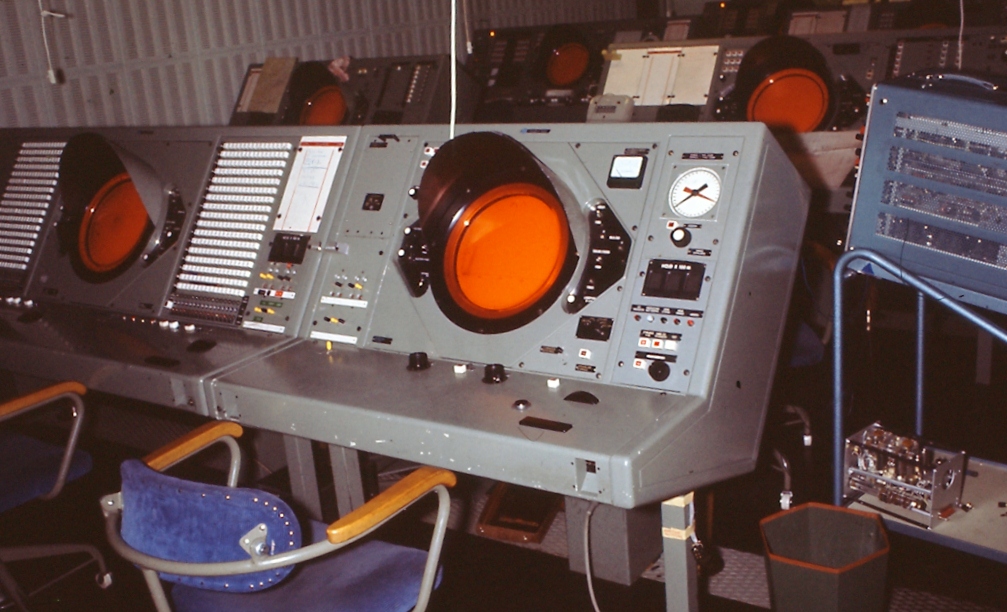

Oprum. Kabel och vågledarutgångar från SM-enhet.
Film
-------------------------------------------------------------------------------------------
Historik
Filmen är 10 minuter lång med bra bild och ljud och som visar det omfattande arbete som krävdes för att byta vridbord på en höjdmätare PH-40 i fält. I filmen är vridbordet monterat på ett 11 meter högt ståltorn med sin utrustning monterat inne i tornet.
PH-40/F är en nickande höjdmätare.PH-40/F tillverkades av Plessey Radar, England och ingick i det svenska Strilsystemet. Höjdmätarna inköptes i början av 60-talet i ett antal av sex stationer.
Filmen är producerad av Sture Bild/Reinhold Carlsson på uppdrag av KFF/FMV. Digitaliserad genom FHT försorg 2021 och registrerad och bevarad hos FVM. Fritt för intresserade att kopiera.
