Radiosändare Tmr-40

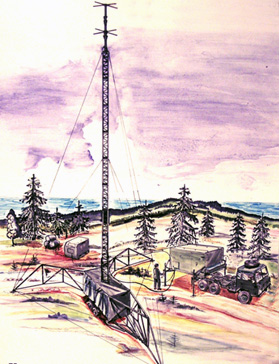

Transportabel lufor Tmr-40
1987 ersattes det äldre Radiolufor-systemet av Lufor/Lv-ordersystemet som var ett radiosystem som nyttjade stereokanalerna i Televerkets FM/P2-nät. Stereosändningar över FM-nätet skedde normalt genom modulering enligt det internationella pilottonsystemet. När man i krigstid måste sända både LUFOR och LVORDER samtidigt över samma sändare, krävdes en ny teknik.
Den nya tekniken kallas pilottonkanalklyvning, PTKK, som kunde tillämpas efter en enkel modifiering av sändarna. Sändarna som nyttjades var Televerkets FM 2-sändare.
Som ett komplement till det fasta sändarnätet i krig och som ersättning av utslagen sändare togs en transportabel radioutrustning fram, Radiosändare Tmr-40,.

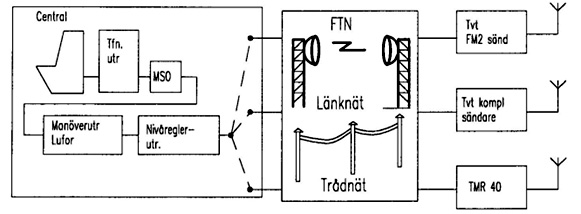

Principschema Lufor/LV-order systemet
LV-order.
LV-ordermeddelanden sänds fortlöpande så länge egen flygverksamhet pågår. Informationen bygger till stor del på samma underlag som används för LUFOR och sammanställning och utsändning sköts Lv-hytten i Lfc.LUFOR
LUFOR sändes från Luftförsvarscentral (Lfc) över Luftförsvarscentralens (Lgc) radiosändare. Vissa meddelanden sänds direkt från Lgc.
Lufor innehöll främst uppgifter om fientliga och okända flygföretag. Angivelsen var i regel fördröjd beroende på Stril-systemet i sektorn kunde fördröjningen uppgå till 60 sek och som kunde ge ett lägesfel på upp till 20 km.

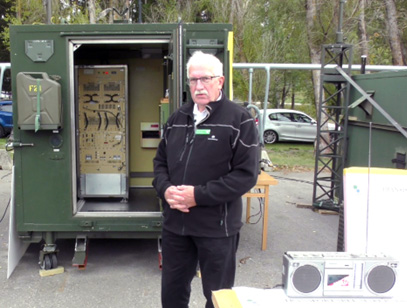

Bilden nedan visar Ingemar Andersson som vid utställningen Försvarsradio 100 år 2021 visar en Tmr-40. I det nedre högra hörnet är en stereomottagare för Lufor 0ch LV-order.
Tmr-40 bestod av:
- Sändare 233 M3950-233010. ITELCO Italien
- Drivsändare 25 W
- Effektmodul 500 W
- Kryssdipolantenn M1921-347010. SIRA
- TP mast M1237-111011
- Motorelverk 257 M2650-257011
- Plasthytt 2611A M7014-261110
Teknisk data TMR-40
- Typ Sä 233
- Frekvens 87,5 – 108 MHz
- Uteffekt Reglerbar upp till 2 KW
- Modulation FM/Stereo. (PTKK)
Lufor/LV -order systemet ersattes 1998 av LULIS.
