Radiostation Fmr-25
Radiostation Fmr-25 installerades vid de flygflottiljer som hade helikoptrar samt vid CEFYL för samband på kortvåg. Som radiostation användes Flygradio Fr-25 och som antenn användes en bredbandig dipolantenn som framtagits av armén för GPL (Gemensam uppehållsplats).

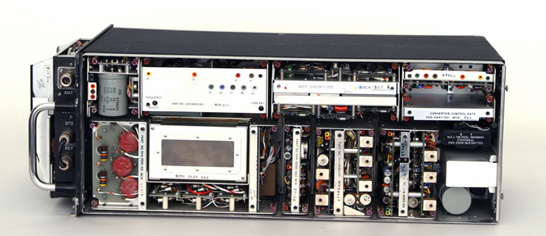

Sändtagare 618T-3B utan kåpor och Manöverenhet CORAC-714E
Då transportflyget omgrupperades till F 7 erhöll F 7 en separat mindre KV-anläggning inom flottiljområdet under 1990. Systemet innehöll samma enheter som Fmr-25 och blev en del i Fredrika systemet varför det inte benämndes för Fmr-25. När Lopra avvecklades blev vissa anläggningar med utrustningar kvar och benämndes Fredrika. Mer om det Luftoperativa radionätet och Fredrika finns i FHT dokumentet F01/21.

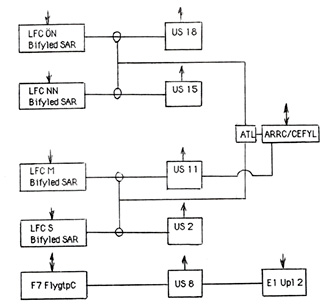

Fredrika-systemet.
Flygradio FR-25 användes i Hkp4A, Hkp4B Hkp4C och Tp84 och som markradio mellan 1969 och 1996 och ersattes i helikoptrarna av Flygradio FR-47. Flygradio FR-25 var en KV-radio för området 2 - 30 MHz och har en sändtagare för enkelt sidband (ESB) för talkommunikation, telegrafi, data och kompatibel AM.
618T är i första hand avsedd för ESB. För kommunikation med AM-stationer finns dock möjlighet att sända ”kompatibel AM” (övre sidbandet med bärvågen återinsatt).
Radiostation Fmr-25 MT bestod av:
- Sändtagare 618 T
- Manöverenhet CORAC-714E
- Antenn, bredbandig dipolantenn

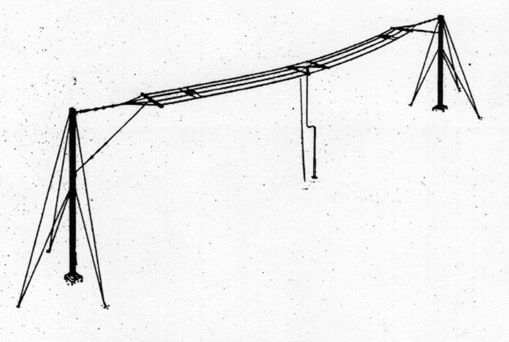

Bredbandig dipolantenn
Lennart Kjelldorf KATF beskrev antenn i sitt koncept för Stab-Stab radio enligt följande:
”Under 60-talet lades ett omfattande arbete på att ta fram nya effektiva antenner för GPL. Antennen var ursprungligen en uppfinning av Telefunken AB. Genom att välja rätt värden på RL-kretsen och rätt längd på antennlinorna kunde antennen göras bredbandig inom frekvensområdet 3-10 MHz. Den av Telefunken saluförda antennen var emellertid förhållandevis dyr och rymdes inte inom de medelsramar som stod till förfogande för GPL-utbyggnaden.
En klurig tekniker inom arméförvaltningen gjorde därför en egen konstruktion av en dipolantenn med Telefunkens grundidé som utgångspunkt. Den så framtagna antennen, som blev effektivare än Telefunkens grundkonstruktion, överlämnades till en ”källarfirma” för tillverkning, kostnaden för antennen blev avsevärt billigare än den från Telefunken importerade. Antennen anskaffades i över 200 exemplar till en kostnad som var c:a 10 Mkr lägre”.Sändtagare 618T. Teknisk data:
Mod: ESB (3A3J)
Kompatibel AM (3A3H)
Telegrafi 1kHz (övre sidband)
Sändaruteffekt: ESB: 400 W PEP (toppmedeleffekt)
AM: 125 W (bärvågseffekt)
CW: 115 W
Mottagarkänslighet: ESB: 1 uV, (S+B)/B mer än 10dB
AM: 3 uV, 30 % 1000 Hz
S+B) /B mer än 6 dB
Frekvensområde: 2,000 - 29,999 MHz i 1 kHz-steg
Antal kanaler: 28 000 st
Tillverkare: Collins Radio Corp USA

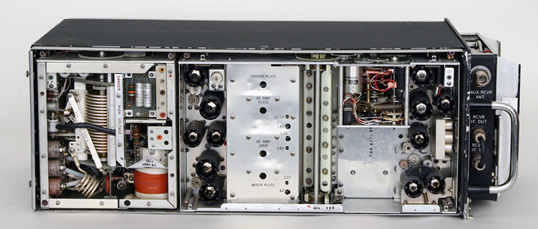

Bilderna ovan visar sändtagare utan kåpor.
