Radiolänkutrustning RL-22

Tillverkare Telettra, Italien 1966 –ca 1985

Allmänt
RL-22 var en av de första heltransistoriserade radiolänkarna som anskaffades till FFRL.

Radiolänkutrustning RL-22, M3959-022000, används för överföring av maximalt sex talkanaler, dels för abonnenter i försvarets fasta radiolänknät,
t ex flygbaser, dels för abonnenter i regionalnät, t.ex. luftoperativa radionätet.

En komplett station består av sändare, mottagare och tjänstekanal-/ ström-försörjningsenhet, bild 1.

Utrustningen är placerad i fasta anläggningar, mastskåp eller plasthyddor, där strömförsörjningen kan ske med 220 V växelspänning eller med 48 V likspänning.

Utrustningen är förberedd för fjärrmätning och fjärrmanövrering.

Rådande utbredningsförhållanden avgör vilken av förekommande antenner, 2/9 eller 2/14, som skall användas.

Tekniska data

Allmänt
Tillverkare	Magnetic AB
Frekvensområde	360-378 MHz (variant 1) 390-408 MHz (variant 2)
Frekvensstabilitet	±10 x 10-6 mellan 0°och 40°C ±20 x 10-6 mellan +40°och +50°C
Duplexavstånd	30 MHz
Moduleringstyp	FM
Deviation för provtonnivå	20 kHz per talkanal (toppvärde) 10 kHz för tjänstekanal (toppvärde)
HF -impedans	50 ohm
Ledningsgruppsignal	4-30 kHz nivåvariation ± 0,5 dB
Talkanaler	6
Tjänstekanal	1
Q-värde i sämsta talkanal	163 dB psofometriskt
Intermodulation	> 50 dB
Pilotfrekvens	36 kHz (pilotIarm ger jordslutning)
Temperaturområde	0° till 40° C +400° C till 500° C med följande ändring av tekniska data: Intermodulation > 47 dB, Q-värde 160 dB psofometriskt. Basbandsvariation ±1dB.
Uppsätts i 19"-stativ
Sändaren
Ledningsgruppsignal innivå	-13 till - 28 dBm (reglerbar i steg om 1 ±0,2 dB)
Ledningsgruppsignal inimpedans	150 ohm balanserad
HF-uteffekt	> 3 W till antennkabeln
Dämpning av icke önskvärda signaler	60 dB för följande frekvenser: HF ± N x sändarkristallens frekvens. N = 1, 2, 3 och 4. Övriga frekvenser 80 dB.
Effektförbrukning	+28 V: 25 W +14 V: 2,5 W
Mått	89 x 335 x 438 mm.
Mottagaren
Ledningsgruppsignal utnivå	-12 till -27 dBm (reglerbar i steg om 1 ± 0,2 dB)
Ledningsgruppsignal utimpedans	150 ohm balanserad
Brusfaktor	<7 dB med antennfilterförluster
MF	28MHz
MF bandbredd (-3 dB)	220 kHz
Tröskelvärde	-135 dBW
Brusblockering	-139 dBW ±1 dB
Överhörningsdämpning mellan basband och tjänstekanal	> 50dB
Effektförbrukning	+14V: 7W
Mått	89 x 335 x 438 mm
Tjänstekanalenheten
Bandbredd	300-3400 Hz
Anslutning av yttre talanordning	-3,5 dBm 600 ohm balanserad
Signaleringsfrekvens	3825 Hz
Signaleringsnivå	-6 dBm0
s-tråd	jordslutning in
m-tråd	jordslutning ut
Effektförbrukning	±28 V, 2,8 W
Mått	89 x 192 x 438 mm
Kraftförsörjningsenheten
Inspänning:
strömförsörjning vs	220 V ± 5 %, 50 Hz ±10 %
strömförsörjning ls	48 V ±5 % (positiv jord)
Utspänning	±28 V (max 1 A) ±14 V (max 1 A)
Effektförbrukning	220 V: 88 W (0,4 A)
Mått	89 x 178 x 438 mm Enheten sitter bakom tjänstekanalenheten
Antenner
*Riktantenn 2/9*	M1921-250010
Fabrikat	COEL
Frekvensområde	339-408 MHz
Förstärkning relativt 1/2-vågsdipol	>9dB
Stående vågförhållande	<1,5
Polarisation	Horisontell eller vertikal
Impedans	50 ohm
Vikt	8 kg
*Riktantenn 2/14*	*M1921-249010*
Fabrikat	COEL
Frekvensområde	339-408 MH
Förstärkning relativt 1/2-vågsdipol	>14dB
Stående vågförhållande	<1,4dB
Polarisation	Horisontell eller vertikal
Impedans	50 ohm
Vikt	80 kg
*Riktantenn 2/9*	*M1921-244010*
Fabrikat	Antennspecialisten
Frekvensområde	325-475 MHz
Förstärkning relativt 1/2-vågsdipol	>9dB
Stående vågförhållande	<1,5

Elektrisk och mekanisk uppbyggnad

ALLMÄNT
Radiolänkutrustning RL-22 är en heltransistoriserad utrustning som består av fyra enheter, bild 2. Enheterna är uppifrån:

Skyddshylla, en delning hög. Denna kan utgå om annan utrustning finns ovanför RL-22.

Tjänstekanal-/strömförsörjningsenhet, två delningar hög. Strömförsörjningsdelen är fastskruvad på baksidan av tjänstekanaldelen.

Mottagare, två delningar hög.

Sändare, två delningar hög.

Samtliga enheter är avsedda för 19"-stativ. Fastsättningen sker med oförlorbara skruvar. Yttre anslutningar görs på enheternas högra sida, bild 2.

Varje enhet innehåller flera lätt utbytbara underenheter. Ingående underenheter som förekommer i komplett system framgår av tabell L (ej här).
De flesta underenheterna är uppbyggda på kretskort, som är placerade i skärmburkar där locken är avtagbara.

All rutinkontroll av utrustningen sker med mätinstrument på panelerna, men om mätning skall utföras på underenhet måste hela enheten tas bort från stativet.

Bild 1. Radiolänkutrustning RL-22. Bild 2. RL-22 sedd snett framifrån
(Bild ur FV beskrivning)

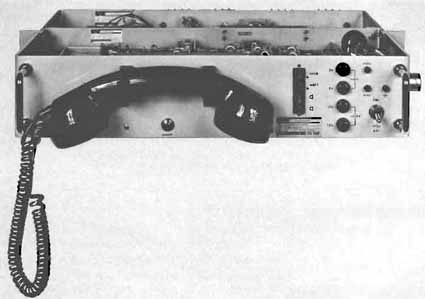

Bild 3. Tjänstekanal-/strömförsörjningsenheten sedd framifrån
(Bild ur FV beskrivning)
