RL-47

Digital Radiolänk
Radiolänkutrustning RL-47

Harris/Farinon 1985 – ca 2005

Allmänt
RL-47 utvecklades av Harris/Farinon. Denna RL utvecklades för transportabla applikationer med bl a krav på att enkelt kunna ställas in på olika frekvenser.

Den variant som inledningsvis användes inom PS-870 hade en kapacitet på 704 kbit/s motsvarande 10 talkanaler. Denna kapacitet var en variant på basbandsbredd som vid tiden för val av radiolänk till PS-870 diskuterades inom CCITT, detta blev dock aldrig någon internationell standard, RL-47 var en av de första länkarna där FMV ställde i förhållande till kommersiella användare speciella krav på EMC (Electro Magnetic Compatibility) bl a för att kunna medge samgruppering med annan elektronisk baserad material i små utrymmen.

Radiolänkutrustning RL-47 är en digital utrustning, som används som terminal eller relästation. Utrustningen finns i två versioner dels för inomhus installation, bild 1, dels för utomhus installation, bild 2. Den förekommer både i fast och transportabelt bruk där den ingick i både milosambandsbataljonerna och FV Ral-kompanier.

RL-47 är avsedd att överföra ett pulskodmodulerat basband (PCM) med datahastigheten 2048 kbit/s (30 kanaler) eller 704 kbit/s (10 kanaler). Ändring av datahastigheten sker genom utbyte av två och omstrappning av fem kretskort. Förutom den pulskodmodulerade signalen överförs ett serviceband innehållande frekvensskiftkanaler (FSK) och en tjänstekanal (TJK).

På relästationer kan två terminaler sammankopplas så att endast en tjänstekanalenhet erfordras, denna används för båda radiolänkhoppens tjänstekanaler. Övervakningsutrustningarna ansluts härvid i endast en av terminalerna.

Frekvensinställning på sändare och mottagare kan utföras i fält utan behov av extra instrument.

I RL-47 ingår följande enheter:

Modem

HF-hylla som består av sändare, mottagare och slingbildningsenhet

Anslutningsenhet (vid utomhus installation)

Tekniska data

Allmänt

Frekvensområde	2300-2385 MHz och 2399,5-2484,5 MHz
Kapacitet	704 kbit/s (10 kanaler) eller 2048 kbit/s (30 kanaler)
Frekvensplanering	Enligt CCIR Rep 608-1
	704 kbit/s		*2048 kbit/s*
HF kanalseparation	700 kHz		2,1 MHz
Minsta frekvensavstånd mellan sändare och mottagare på olika antenner	1,4 MHz		4,2 MHz
Duplexavstånd	99,7 MHz		99,7 MHz
Systemvärde
Bitfelstäthet = 10-6	119 dB		116,7 dB
Bitfelstäthet = 10-9	116 dB		113,7 dB
Pilotfrekvens	295 kHz		800 kHz
Serviceband	300 Hz - 10 kHz
Tjänstekanal (tal)	300 Hz - 2,8 kHz
Övervakning (FSK)	4-10 kHz
Matningsspänning	-48 V ±10%
*Effektförbrukning*
Hela utrustningen	< 100 W
Modemhylla	< 30 W
HF-hylla	< 70 W
*Temperaturområde med garanterade specifikationsvärden*
Modem	+5 till +45°C
HF-hylla med anslutningsenhet	25 till +55°C
*Temperaturområde vid drift*
Modem	-20 till +50°C
HF-hylla med anslutningsenhet	-40 till +55°C
Max luftfuktighet	90% vid +40°C
*Kontaktdon i HF-hylla*
Antenn	Typ-N, hylskontaktdon 50 Ω
MF-kablage	BNC, hylskontaktdon 75 Ω
*Kontaktdon ianslutningsenhet*
Antenn	7/16, hylskontaktdon
MF-kablage	Typ-N, hylskontaktdon 75 Ω
Dimensioner	Höjd	Djup		*Bredd*
Modemhylla	133 mm	381 mm		465 mm 1)
HF-hylla	258 mm	381 mm		465 mm 1)
Anslutningsenhet	258 mm	340 mm		152 mm
HF-hylla och anslutningsenhet	258 mm	381 mm		617 mm 1)
	l) Mellan horisontala fästskruvar
*Vikt*
Modemhylla	12,5 kg
HF-hylla	26 kg
Anslutningsenhet	4,5 kg

Bilder

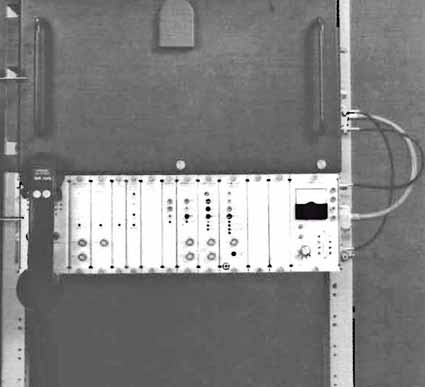

Bild 1. Radiolänkutrustning RL-47, för inomhus installation. Bild 2. HF-hylla med monterad anslutningsenhet, för utomhus installation

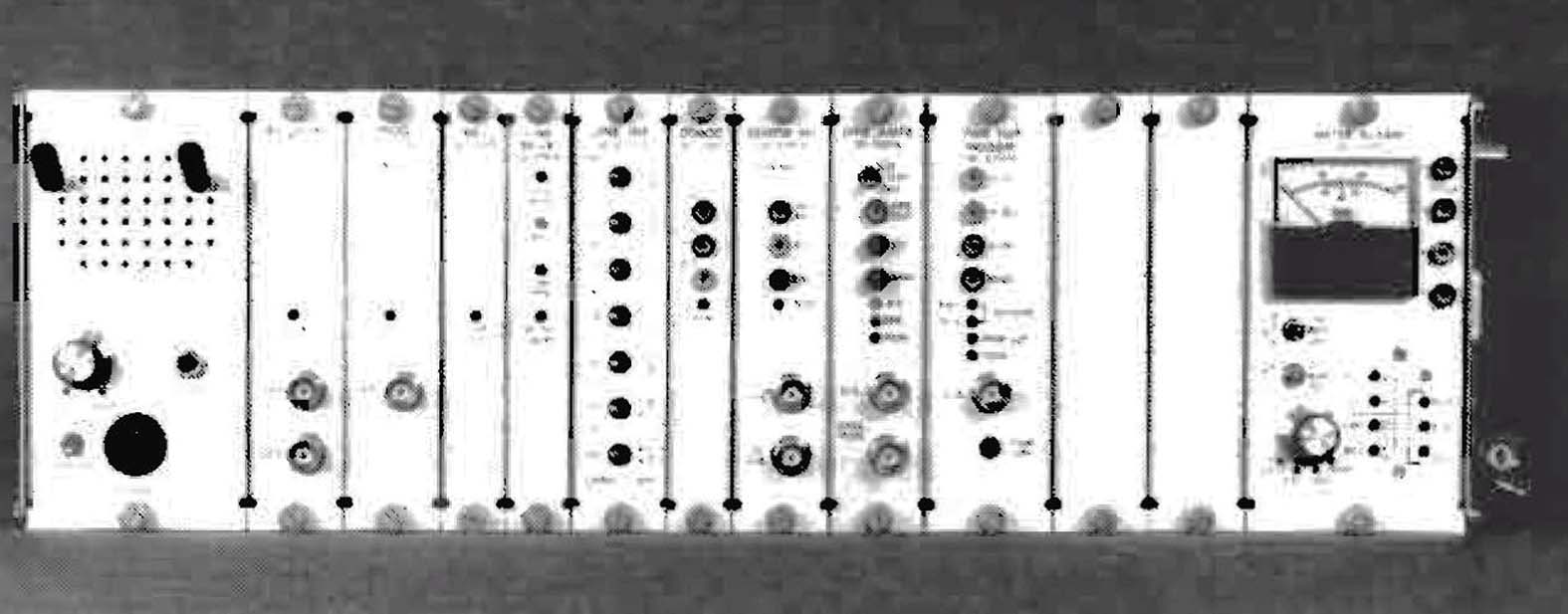

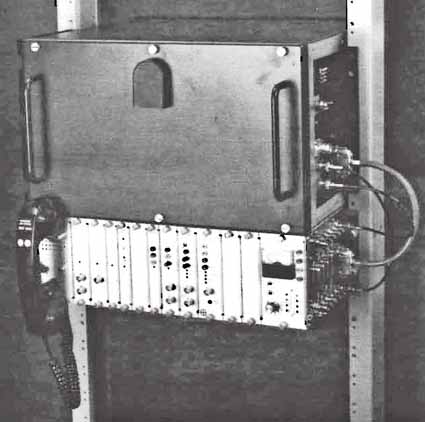

Bild 3. Modemhylla. Bild 4. Modemhylla och HF-hylla.

Bild 5. HF-hylla med framstycket borttaget. Bild 6. Blockschema RL 47 i RaL-kompani inom FV

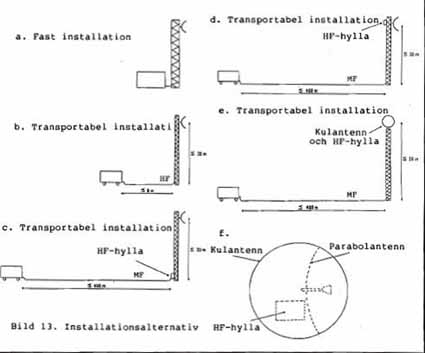

Bild 7. Installationsalternativ
