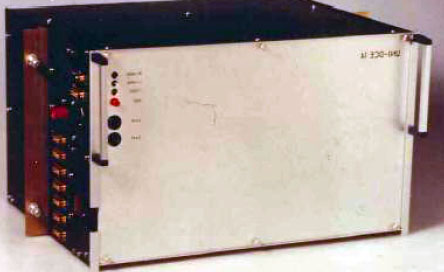

DCE-14 (M 3982-142111)
DCE-14 kan anslutas till upp till 14 förbindelser i ATL. En DCE -14 kan användas för flera SBÖ-spridare.
DCE-14 Abonnentgränssnitt består av 4 ”taltrådar” samt bärvågssignal (109) och signaljord (102). Till detta grässnitt ansluts modemets linje samt de två nämnda V.24-ledarna.
DCE-14 linjegränssnitt består av 4 ”taltrådar” och 2 signaltrådar (s och m).
Signaleringen på signalledarna är diskontinuerlig D1-signalering enligt signalschemat för DR-KR. Nummergivning sker med tonsignalering (DTMF).

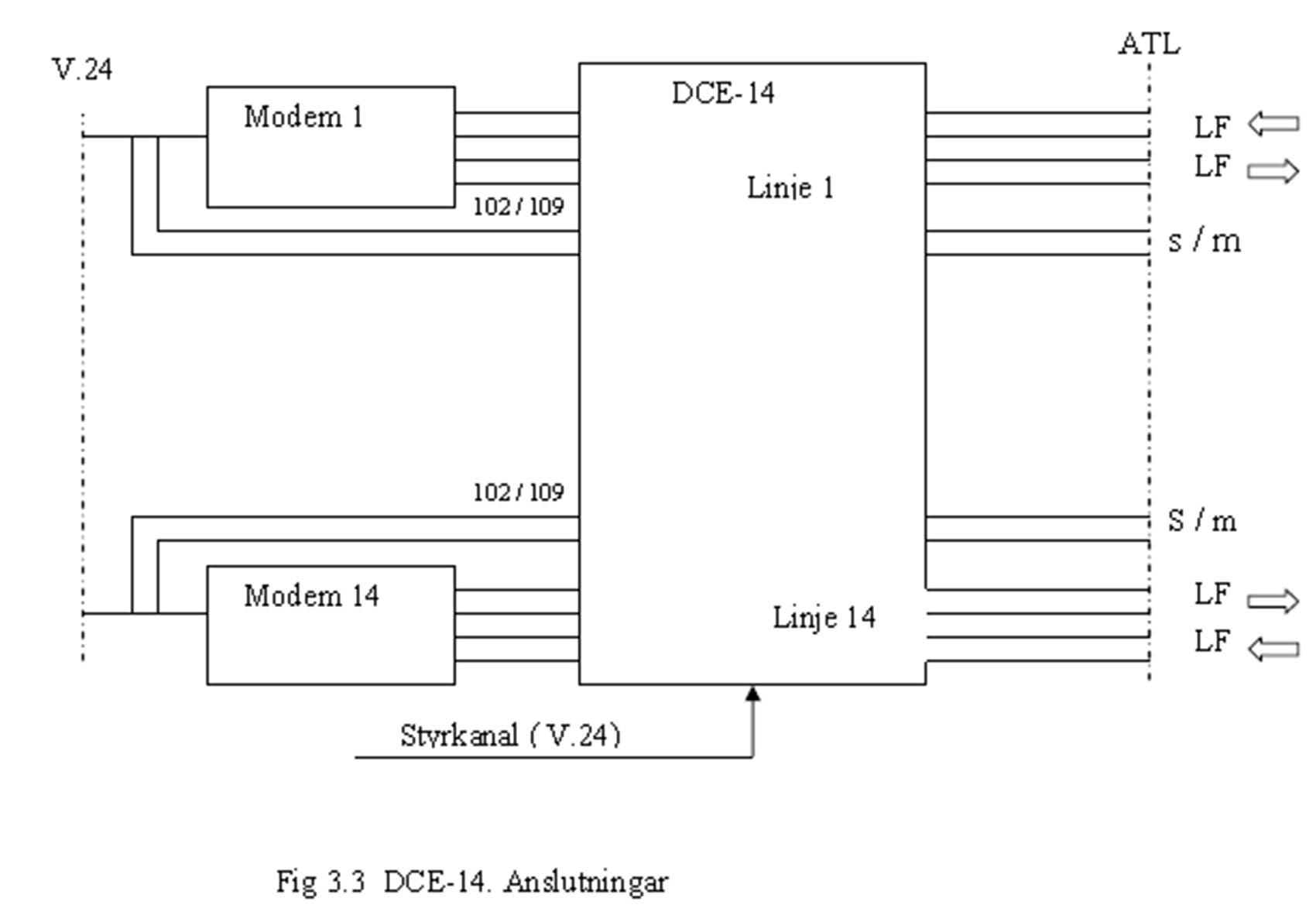

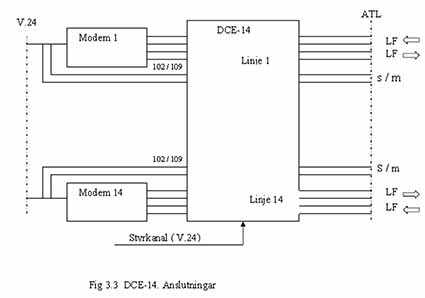

Principiell inkoppling av förbindelse framgår av Figur 3.3.
