Transportabel Markradio Tmr-30
M3955-330011


Tmr-30_1Tmr-30_2

Som komplement till och ersättning för äldre Strilradio togs Tmr-30 fram för kommunikation mellan operatör i strilsystemet och flygplan. Det var en mobil radioreserv för VHF/UHF områdena som innehöll Radiostation Ra-745 med VHF/UHF, Effektsteg 206 för UHF, Radioterminal 30, Högeffektantenn, VHF-antenn Transportabel mast 30 m, Motorelverk 257, Plasthytt 2611 A (EMP-skyddad9 samt kringutrustning.

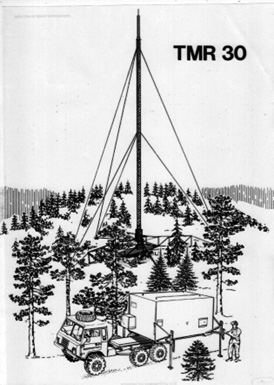

Tmr-30 utrustningen var avsedd att ersätta fasta radioanläggningar vid skador eller kunna komplettera det fasta strilradionätet där ytterligare radiotäckning eller kapacitet erfordras. Tmr-30 bestod av en EMP-skyddad hytt  och kunde fjärrmanövreras och moduleras från två strilcentraler via FTN, ATN eller transportabel radiolänk. Utrustningarna transporterades med fordon Tgb 13 men kunde även transporteras med Helikopter och på järnväg.

Den 17/12 1980 gav Flygstabens sektion 1 ut ett PTTEM H 820:6661(Preliminär Taktisk Ekonomisk Målsättning) för ny transportabel markradio, som benämns ”Tmr-ny”, med bl.a. följande innehåll:

  • Den transportabla striradioresursen inom FV utgörs f.n. av 9 st Tmr-13/14F och 21 st Tmr-20.
  • Tmr-13/14F kvarvarande livslängd är kort, beräknas utgå 1984. Tmr-20 bedöms kunna användas till c:a 1990.
  • Båda stationstyperna har trafik på VHF-bandet. Inom en nära framtid kommer 50% av stridsledningstrafiken att genomföras på UHF-bandet.
  • Tmr-Ny skall:
    • Ersätta fast striradio vid utslagning
    • Ersättning av annan Tmr vid utslagning
    • Gruppering vid radarstation
    • Ökad täckningskapacitetvid hotbildsförändringar
    • Ha mångkanalsändare och mottagare
    • Vara avsedd för frekvensområdena 104-156 och 225-400 MHz.
    • Inom frekvensområdet 225-400 MHz ha frekvensmodulation samt lämna 2 KE utstrålad effekt med rundstrålande antenn.
    • Vara försedd med transmissionsutrustning för inkoppling i FTN.
    • Vara försedd med en minst 20 m hög antennmast.
    • 21 enheter skall anskaffas med slutleveransunder 1985 till en sammanlagd kostnad av 35,25 Mkr.
  • Ett antal bör krav fanns uppställda. PTTEM finns i sin helhet i FHT arkiv 1062 vid Krigsarkivet (Kra).

Upphandlingen utfördes inom FMV av olika byråer och av olika handläggare:

  • Radiostation, Effektsteg och antenn upphandlades av FMV F:LRS Dag Brising
  • Hytten med släpkärra och antennmast FMV F:LRS Åke Malmström
  • Diselelverket FMV F: LBB R Norestav

För upphandling av radioutrustningen togs två specifikationer fram, F:LR 21/81 för UHF/VHF radion och F:LR 22/81 för effektsteget.

Anbudsinfordran på radio och effektsteg gick ut den 1981-06-03 till tre företag.
Efter en anbudsutvärdering lades beställning på en VHF/UHF sändtagare till Rohde & Schwartz i Västtyskland den 1981-12-29.

Relativt parallellt med detta hade en anbudsförfrågan gått ut för en VHF FYL-radio där företaget offererat samma VHF radio som ovan. FYL-radio handläggaren vid FMV hade begärt att få göra en kontroll i egen regi hos företagen och då konstaterades att sändtagaren inte klarade specifikationens krav på storsignalegenskaper. Anledningen konstaterades vara att företaget hade utfört sina mätningar efter en egen specifikation som inte överensstämde med FVM mätmetod som det fanns krav på i specifikationen eller med MIL-Std. Resultatet blev att prototypbeställningen drogs in och att FYL-anbudet annullerades.

Nya upphandlingar gjordes där VHF/UHF sändtagaren beställdes från Park Air Elektronics Ltd i England. Det var en radioutrustning som företaget utvecklat och levererat till Engelska Marinen.

Nu gjordes en separat upphandling av UHF Effektsteget som beställdes och tillverkades av Fernau i England.
UHF- antennen levererades av Allgon i Sverige och VHF antennen av TACO i USA. VHF antennen installerades på toppen av UHF antennen.

Radiomässigt bestod Tmr-30 av:

  • Ra-745                       M3955-745011                Park Air England
  • Effektsteg 206            F3497-000036                DMW England (Fernau England)
  • Radioterminal 30        M3780-417010                Teleanalys Sverige
  • GHögeffektantenn      M1921-818010                Allgon Sverige
  • Antenn VHF               M1921-370110                TACO USA

Tmr-30-hytt

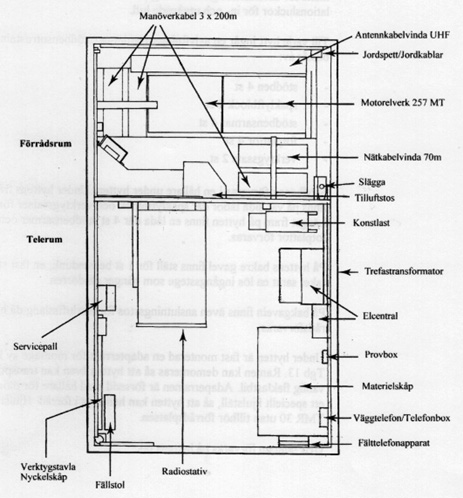

Tmr-30 hytt.



Radiostation Ra-745UHF Effektsteg 206UHF-antennen

          Radiostation Ra- 745                  UHF Effektsteg 206            UHF antennen

1981-09-17 sände FMV ut en anbudsförfrågan för framtagning av Plasthytt, antennmast och släpkärra till tre svenska företag (SRA, SATT och FFV-Underhåll), med en planerad serieleverans 198
5.
När alla underenheter började att levereras fick SRA uppdraget att installera allt till kompletta TMR-30 enheter och serieleveransen startade 1991.

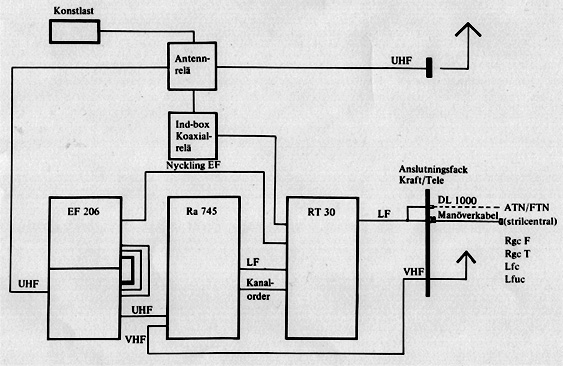

Tmr-30 Blockschema

TMR-30 Blockschema



Teknisk data Tmr-30:
Radioutrustning
Sändtagare            Ra 745
Frekvensområde   VHF 100-155,975 MHz
UHF 225-399,975 MHz
Nödmottagare        121,5 MHz AM
Uteffekt                  AM 10-15 W, FM 30-40 W
Modulation             AM/FM
Radiomanöverutr. RT 30
Elverk                         Motorelverk 9 kVA
Reservelverk              Motorelverk 257 MT
