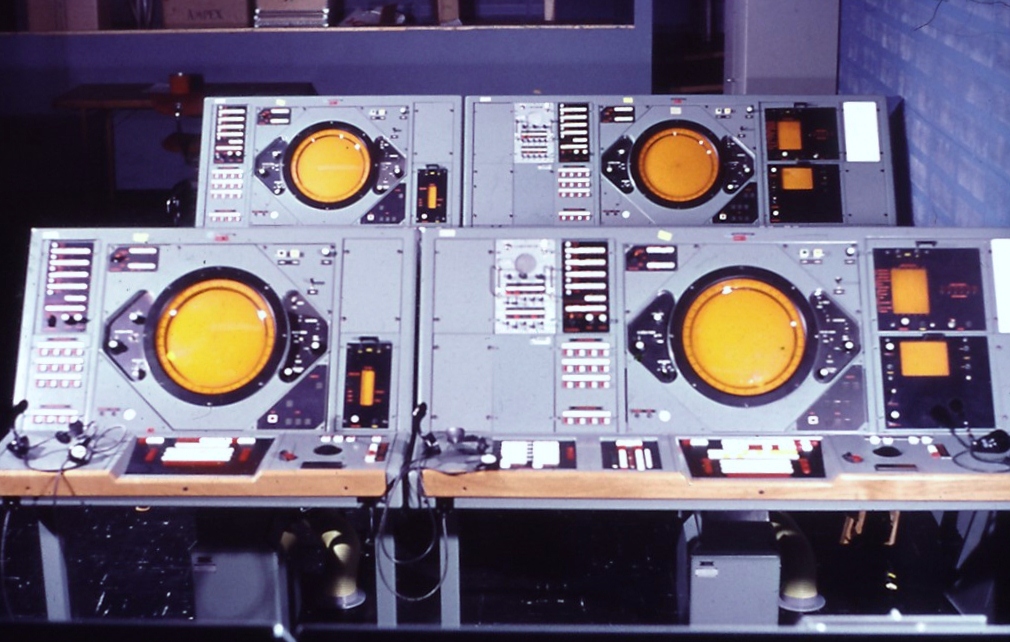

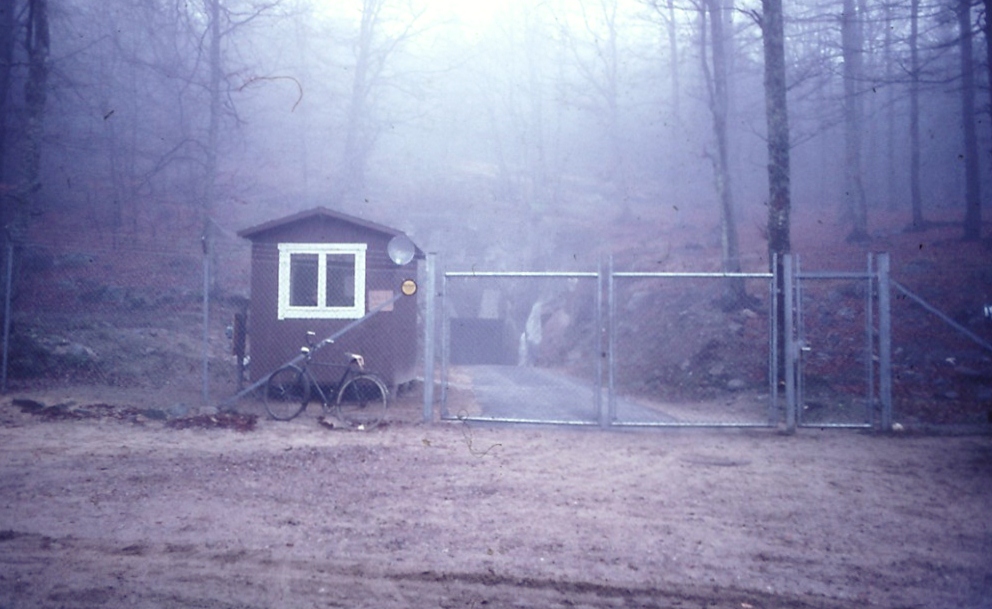

Huvudingång och manöverbord i OP-rum.
RrgC/F motobjekt
Välj objekt ovan med muspekare.Historik
Funktioner och taktisk organisation i en fast radargruppcentral, Rrgc/F, bygger på erfarenheter från Stril 50-systemet.
Den första centralen av typ Rrgc/F togs i operativ drift under 1965. Till att börja med användes Rrgc/F tillsammans med låghöjdsradarstation PS-15 för luftbevakning och stridsledning på höjder under 4000 m.

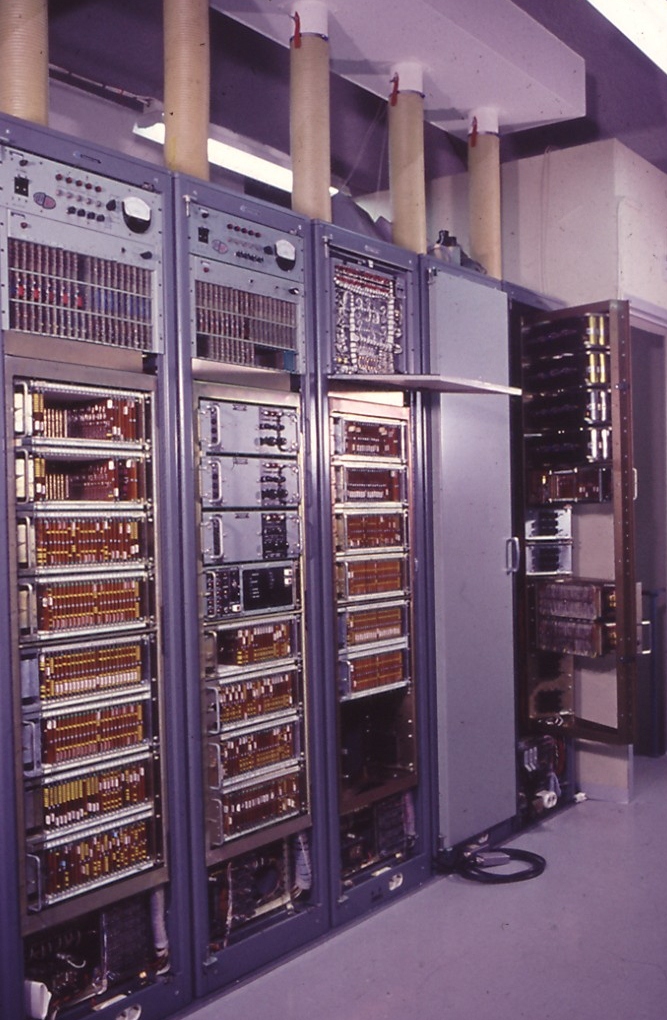

I och med att smalbandsöverföring av radarinformation infördes i stril under senare delen av 1970-talet och antalet radarstationer som kunde presenteras därmed ökade utökades användningsområdet för Rrgc/F till att omfatta alla höjder inom ett geografiskt område. På detta sätt används Rrgc/F än idag. I Rrgc ÖNM har låghöjdsanvändning aldrig varit aktuell.Utrustningen, som fick beteckningen DBU 205, levererades av Standard Radio & Telefon AB och bestod av datorer för målföljning, höjdmätning och stridsledning samt utrustningar för presentation och inmatning av data vid operatörsplatser för motsvarande taktiska funktioner. Datorerna för målföljning och stridsledning hade en minnesvolym på 4 Kord (40 bit), medan höjdmätningsdatorn endast hade ett minne på 512 ord (40 bit). Programmeringen utfördes i maskinkod. Genom en rad modifiering har bl. a minneskapaciteten ökats, så att t ex målföljnings- och stridsledningsdatorn Censor C932E i dag har ett internminne som motsvarar 256 Kord (32 bit).

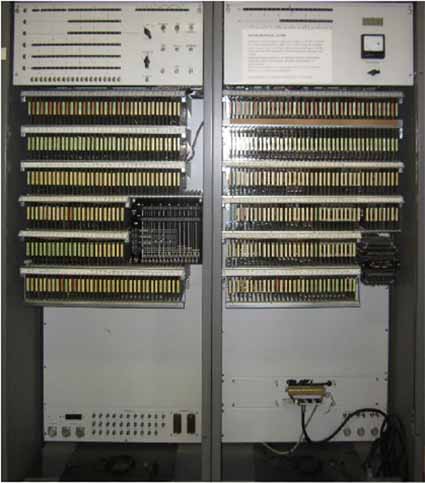

Både stridsledningsdatorn, som var en Facit DS 9000, och höjdmätnings-datorn, en Censor 120, har utgått, den senare i samband med att den volymetriska höjdmätaren PH-39 avvecklades omkring 1990.
I samband med införandet av mod 88 i DBU 205 tillfördes såväl nya datorer, APN 167, som ett lokalt nät, Ethernet. Det lokala nätet kopplar samman de nya datorerna och ansluter via en nätanslutningsdator, NAC, den äldre delen av DBU 205. Nätet ansluter även en ny operatörsplats som används av en strilradarledare, srrled.Under 1993 infördes, för den tekniske övervakaren, tvak, nya terminaler (TVAK PC) bestående av två sammankopplade PC-datorer. TVAK PC ger tvak en ensad grafisk gränsyta mot systemen samt datorstöd för drift och övervakning.
Vid modifiering har också tillförts DBU 289, för flygvarning och basorientering, samt DBU 291, för lv- och lvrb-ledning. Båda utrustningarna presenterar måldata och smalbandsöverförd radarinformation. DBU 291 används dessutom för att överföra mållägen, datameddelande 114, till lvrb-förband. Modifieringen innebär att Rrgc/F fått lfuc-funktion. Färdplanedatasystem DBU 601 infördes under 1994. Rrgc ÖNM har även utrustats med DBU 288M för KACC-funktion.
I krigsorganisationen används O IN i utgångsläget endast som KACC.Perioden 1990 – 2000
Översikt
De viktigaste händelserna under perioden var att:
• S 1O, S 1V, O 5S och O 5M, O 1N avvecklades
• O 1N överfördes till FMV: PROV
• PH-39 avvecklades
• Ny presentationsutrustning installerades på S 2S, O 1S och Ö N3
• S 2S, O 1S och Ö N3 avvecklades vid sekelskiftet
Arbete med att förbättra SRL-funktionen pågick dock fram till 1997 då FS ansåg sig ha fått en om inte bra så i alla fall en godtagbar funktion. SRL-funktionen användes fortsättningsvis i RRGC/T.
Avveckling av typ 1-anläggningar
S 1O, S 1V, O 5S och O 5M, O 1N avvecklas 1992 respektive 1993. Delar av de nya datautrustningarna från Mod 88 överförs till lfc O 5 och lfc S 1. S 1O utrymdes helt på materiel, ingångarna fylldes igen, utpunkterna revs och i övrigt återställdes allt till ”60-talsnivån”. De tidigare markägarna erbjöds att återköpa marken. De tre övriga anläggningarna (O 5S, O 5M och S 1V) utrymdes och övertogs av civila organisationer.
O1N/PC Stril
FMV provavdelning tog över anläggningen från flygvapnet i början på 90-talet och fortsatte med ut-vecklings- och provningsverksamhet av stridsledningsfunktioner för JAS 39. Verksamheten pågick fram till 2001 då anläggningen stängdes, avvecklades helt och markområdet återställdes i ”ursprungligt skick”.
PH-39
Stationen avvecklades men tyvärr sparades inte någon antenn trots den unika konstruktionen.Definitioner

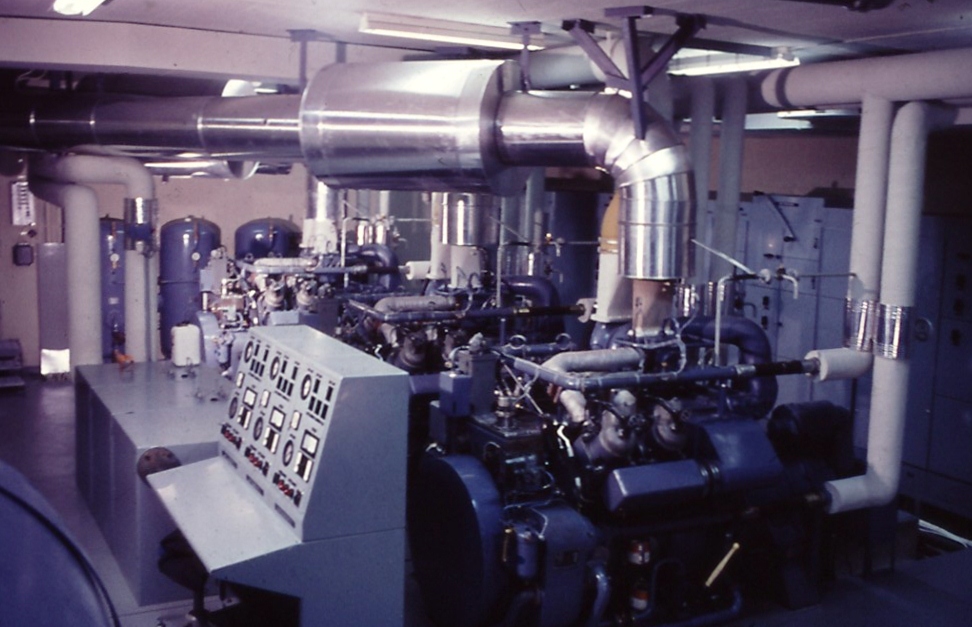

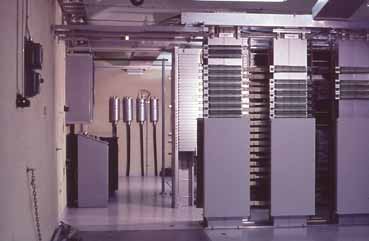

Rrgc/F är fast installerad i bergrum.

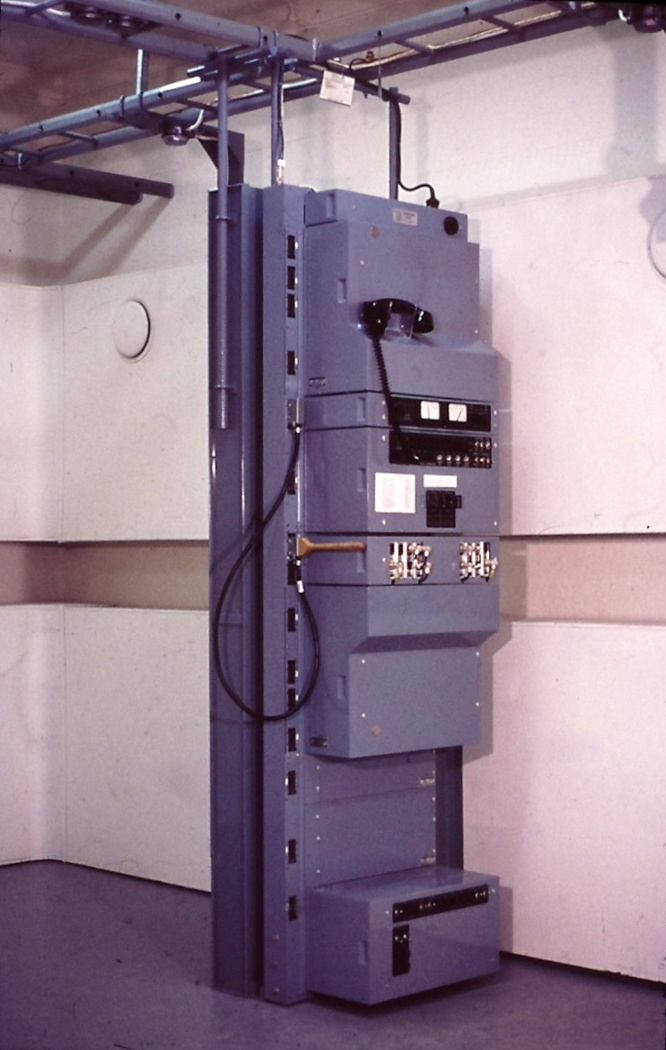

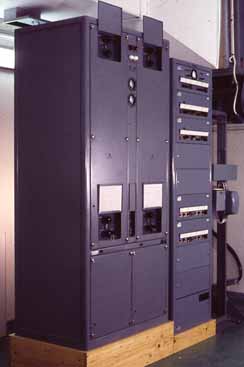

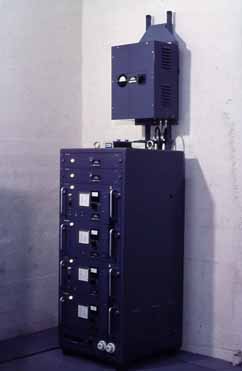

Till Rrgc/F hör också vissa in- och utorgan, t ex radiolänkar, placerade i närheten av anläggningen. För att försvåra lokalisering finns det i princip inte något som strålar ut radioenergi vid själva anläggningen.Uppgifter
Rrgc/F används för luftbevakning och stridsledning samt, i två anläggningar, även för flygtrafikledning. Rrgc/F är underordnat lfc.
Rrgc/F samlar in data om mål på alla höjder. Efter insatsbeslut i lfc kan stridsledning av jaktflyg och lvrb utföras. Rrgc/F svarar även för att jakten återleds till basen efter fullgjort uppdrag. I anläggningar med KACC-funktion är uppgiften att leda och ge anvisningar till icke stribehandlad flygverksamhet.

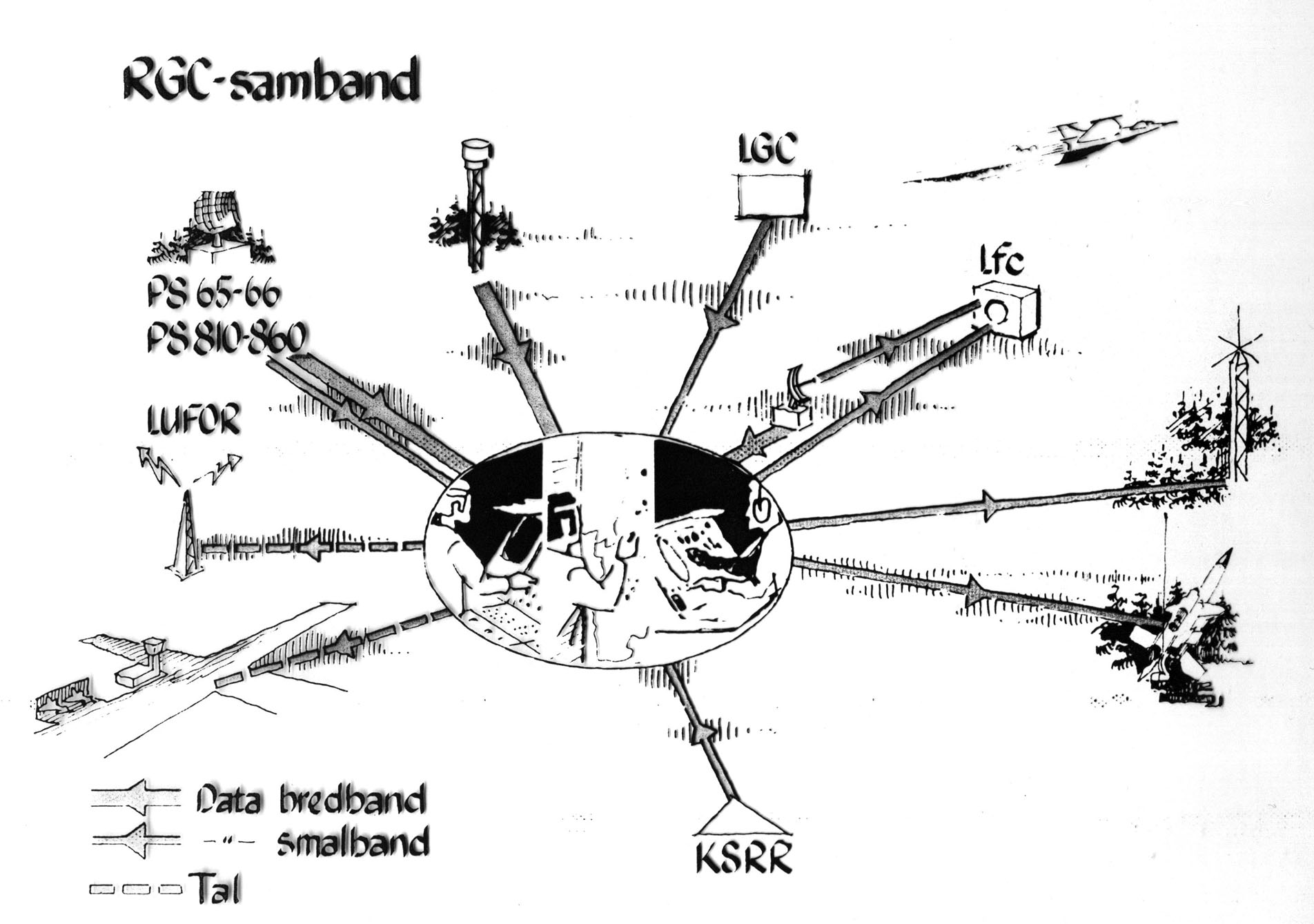

När läget så kräver kan Rrgc/F fungera självständigt, dvs i största möjliga utsträckning överta lfc uppgifter.Anslutna radarstationer levererar radarbild via SBÖ-nätet. I Rrgc/F utvärderas radarbilderna för upptäckt, identifiering och presentation av flygföretag. Den tidigare optiska luftbevakningen, som kompletterade radarinformationen, är avvecklad men kommer att ersättas med ett nytt system, LOMOS, som är under införande.
I Rrgc/F sammanställs radarinformationen så att en så komplett luftlägesbild som möjligt kan presenteras och överföras till lfc. Med den kompletta luftlägesbilden som underlag kan operatörerna fatta beslut.
Ett jaktförband på aktuell flygbas får order att starta mot ett anvisat mål. Samtidigt fattas beslut om vilket stridsledningsorgan som skall stridsleda jaktförbandet. Stridsledning av både jakt-, attack- och spaningsflyg kan ske från Rrgc/F.
I krig skall Rrgc/F samla in, sammanställa och presentera information om aktuellt luftläge samt utnyttja denna information för stridsledning av olika vapensystem samt för orientering och förvarning av allmänhet, samhällsfunktioner och militära förband.
Sammanställd luftlägesinformation skall överföras till och delges berörda intressenter.I fred är uppgifterna for Rrgc/F förbandsproduktion av främst stril- och flygförband samt incidentberedskap.
