Allmänt
Inom utredningen Spaning och Stridsledning i luftförsvaret (SOS) tillsattes i slutet av 1954 en särskild luftförsvarsradarutredning (LRFU) som hade som uppgift att utreda hur framtida radarstationer borde utformas med hänsyn till kraven på hög- och lågtäckning, störskydd mm.
De första radarstationerna som flygvapnet anskaffade efter dessa normer var PS-08 och PS-65.
Radarstation PS-08/F var flygvapnets första egentliga storradar. Den var tillverkad av DECCA RADAR LIMITED i England. Med storradar avses här i fösta hand hög uteffekt och lång räckvidd.
Stationen hade en antenn av imponerande dimensioner med en reflektoryta på ca 170 kvadratmeter.Flygvapnet anskaffade under 50-talet fyra radarstationer av denna typ. Anläggningarna upprättades i slutet av 50-talet och i början på 60-talet, samtliga i södra Sverige.
Ur teknisk synpunkt var stationen konventionellt byggd och i sin ursprungliga version helt igenom elektronrörsbestyckad. Stationen saknade utrustning för fastekoundertryckning och hade ett mycket begränsat störskydd. Mottagaren ersattes senare med ett nytt mottagaresystem (ASTER).Sändarens höga uteffekt i kombination med den stora antennen gav hög effektkoncentration som resulterade i stor räckvidd och nålvassa radarekon med hög upplösning. Stationen presenterade måldata i form av bäring och avstånd, för höjddata krävdes därför separata radarhöjdmätare PH-12 och/eller PH-40 (se avsnitt höjdmätare).

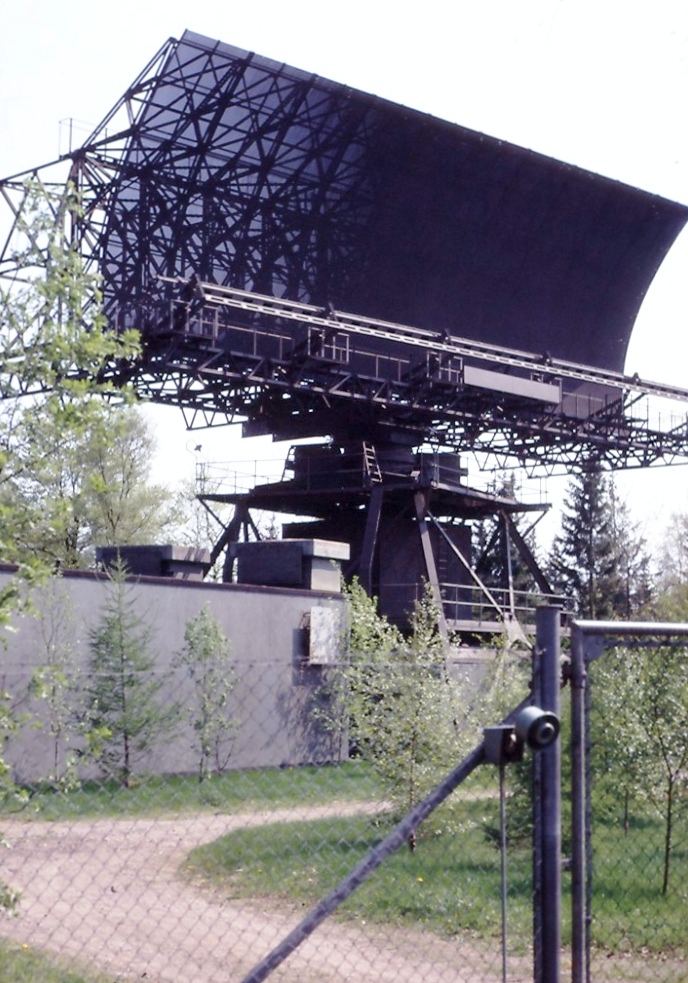

Antenntornet var utfört i en kraftig stålkonstruktion som vilade på fyra betong fundament. Tornet hade två plattformar, en övre för antenn med dess vridutrustning och en undre för sändar/mottagarkabinen.
Radarantennen som var typ cosekvant2, bestod av en slitsmatad 22,5 m lång och 7,5 m hög reflektor monterad på en 22,5 m lång och 6,5 m bred ram-konstuktion.
Antennens vikt var 23 ton.Radarstation PS-08/F innebar tillsammans med det nya stridslednings-systemet ”Stril 60” och övrig kringutrustning, ett enormt lyft för luftbevakning och stridsledning. Den operativa räckvidden hade praktiskt taget fördubblats mot tidigare.
De fyra 08-anläggningarna kom att bli huvudstrilradar i södra Sverige under större delen av 60- och 70-talet. Den politiska värdsbilden under denna tid speglade en mängd händelser i vår närmaste omgivning. Incidentberedskap och luftbevakning kom således att bli en väsentlig uppgift som krävde dygnetruntbevakning på anläggningarna.Tekniska data
Frekvensområde: 2850-3050 Mhz
Frekvesband: S-band(10 cm)
Pulseffekt: MK2 1,3MW,MK3 2,5MW
Pulsfrekvens(PRF): 271 Hz
Pulstid: 5 mickrosek.
Magnetrontyp: EEV 570
Magnetronkylning: Vätskekyld
Mottagare: Lin Log,Dicke-fix
Antennrotation: 6v/min
Räckvidd: >400 km
Loobbredd: 0,3 graderFör mer information läs Spaningsradar PS-08/F (11 MB) Författare: Rune Erlandsson. (F04/04)
Dokument där det finns mer att läsa om PS-08/F
Avgörande faktorer för markteleunderhållssystemets effektivitet (0,5 MB) (F04/10) Författare: Örjan Eriksson.
C2 History (8 MB pdf) Författare: Combitech AB.
C2 History (28 MB powerpoint-fil)Flygvapnets Strilsystem, strilcentraler (12 MB) Författare: Bengt Myhrberg. (F01/06)
Förstudie angående den historiska radarutvecklingen inom Flygvapnet (F11/04 ) (2 MB) Författare: Karl Gardh.
Markteleunderhållssystemet under tiden 1950 till 2000 (12,4 MB) (F17/09) Författare: Örjan Eriksson.
Smalbandsöverföring av radarbild (SBÖ) (1,4 MB) Författare: Karl Gardh. (F01/08 utg 2)
Spaningsradar PS-15 ( 4,2 MB) Författare: Karl Gardh. (F06/04)
Spaningsradar PS-65/F (4 MB) Författare: Rune Erlandsson. (F03/04)
Spaningsradarstation PS-66T (4,6MB) Författare: K-G Andersson. (F06/07)
STRIL-systemdokument, en sammanfattning (11 MB) Sammanställt dokument: Bengt Myhrberg. (F16/09)
Svenska Flygvapnets Styrdatasystem (9 MB) Författare: Arne Larsson. (F22/04)
Tidiga igenkänningssystem för flygplan (1,3 MB) Författare: K-G Andersson. (F04/08)
Utvecklingen av Flygvapnets telefoni- och transmissionssystem ( 6 MB) (F03/05) Författare: Bertil Nilsson.
Artiklar ur Flygvapennytt
Svensk stridsledninga filosofi, verksamhet idag och framtid
(nr 2/79)Radar utraderad (nr 3/79)
Slog av strömbrytaren - blev utan jobb (nr 3/79)
Länkar
Civila och militära radarstationer i Blekinge (Göran Mossbergs hemsida)
PS-08/F (AEF)
PS-08/F (Arboga robotmuseum)
PS-08 (Wikipedia)
Spaningsradar PS-08 (bergrum.se)
Bilder
(Det finns bilder från "Harry" om du klickar på denna länk)!
Bilderna kommer från Kjell Nilsson som tjänstgjorde vid Harry från 1965 och framåt.

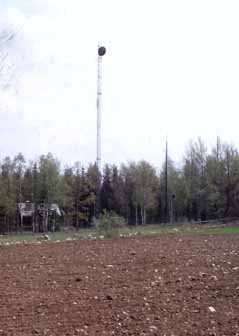

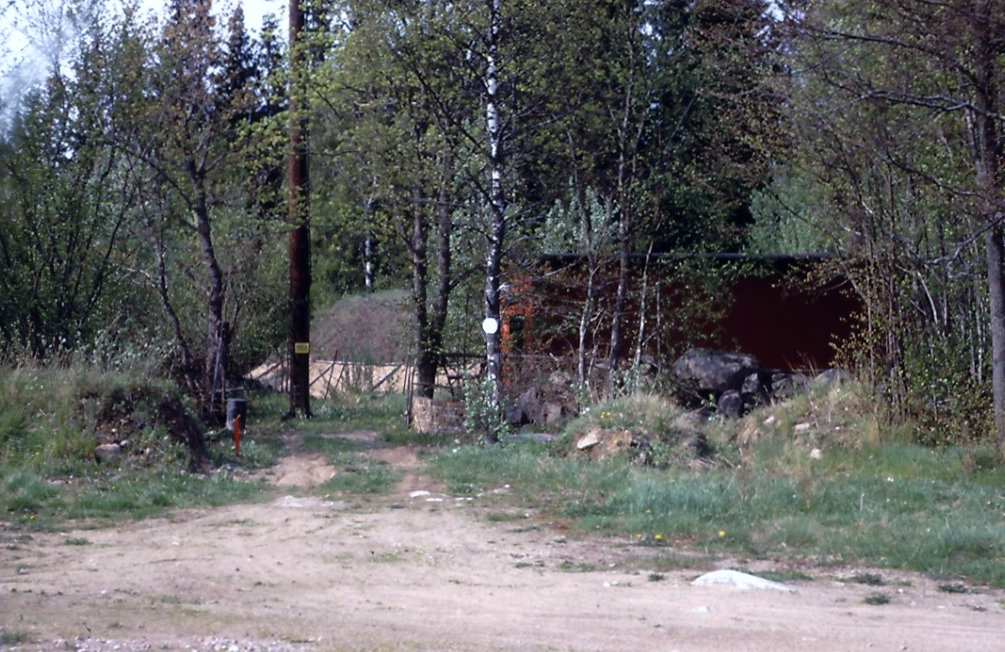

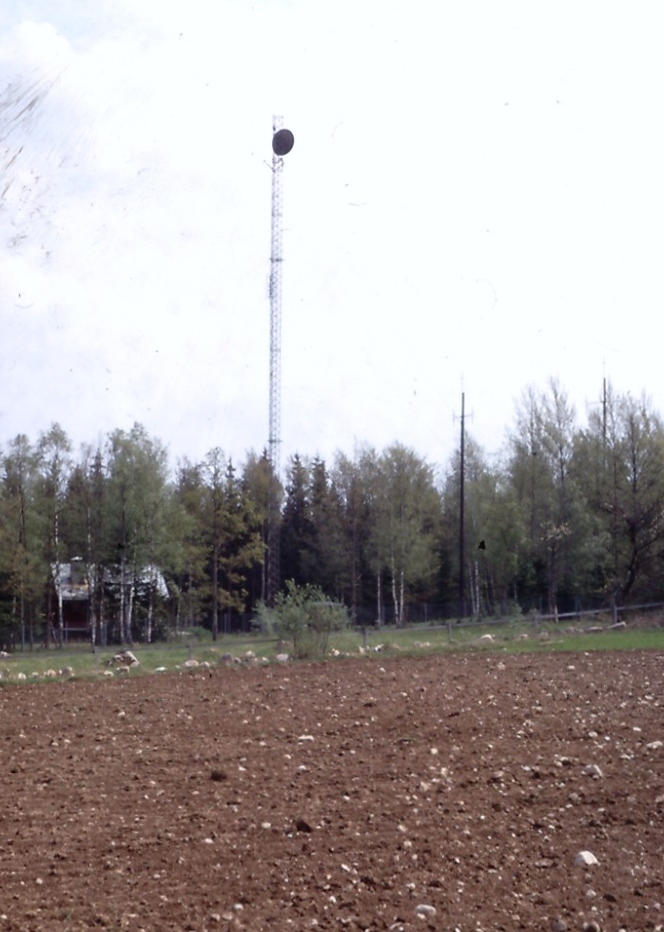

Länkantenn och byggnad G.

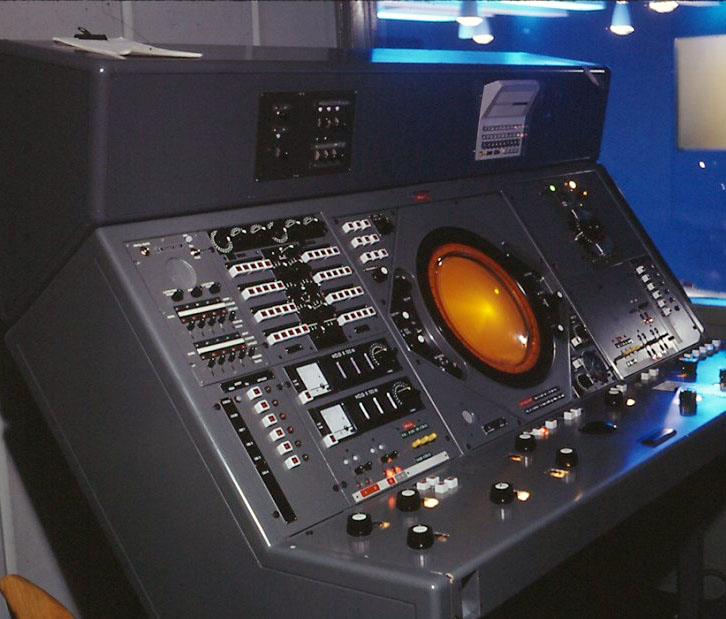

Crrjal bord Rrjal bord (F2 övningsanläggning).

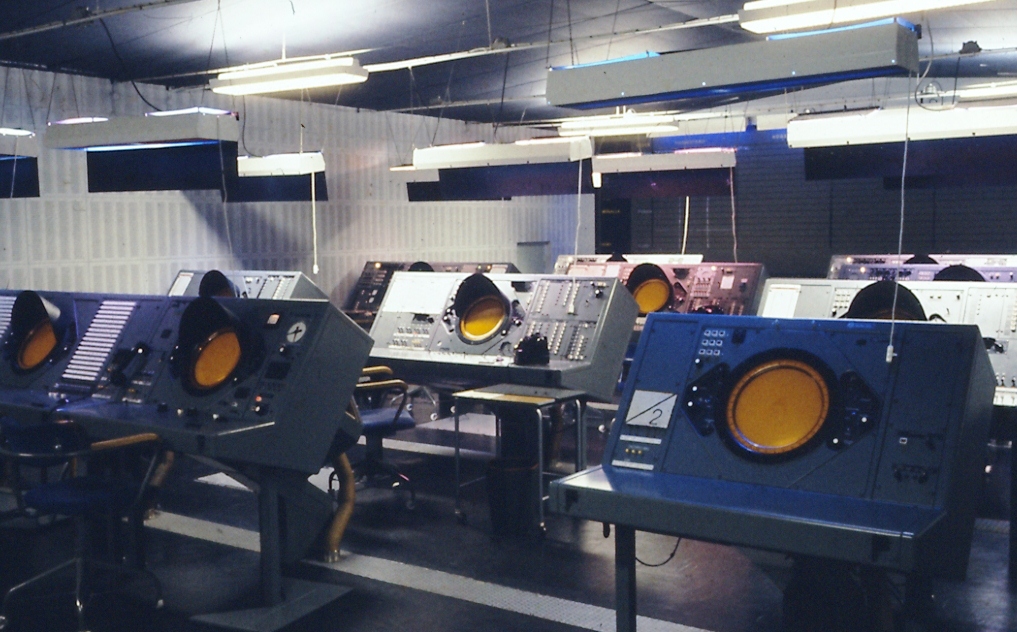

OP-rum.
